四色声光报警终端

更新:2019-1-22 16:52:39      点击:
  • 产品品牌   万谷
  • 产品型号   WG-1024HL
  • 产品描述

    ...

产品介绍

一、系统简述

      万谷网络四色声光报警联动系统整体设计思想:系统主要由网络报警联动主机、网络报警联动报警分机、前端报警控制按钮、LED声光报警器等组成。可广泛应用于武警执勤信息化系统、周界报警、监所监区应急报警系统中,功能实现和应用配置可以很灵活搭配。

      本系统根据不同需要可完全采用IP组网方式实现,也可以采取前端报警按钮二芯线接至最近一个网络报警终端,网络报警终端再实现网络报警信号的同步传输管理模式。对于前端报警点多、布点范围广、报警信息丰富、能自动播放语音等功能的特定需求,传统的总线式报警方案已经不能胜任了。

      当用于监区应急报警中时,在各监室、巡视道、讯问室、会见室、武警执勤哨位及其它重点区域安装前端报警按钮,各报警按钮又通过2芯线接入至就近的网络报警联动终端(智能网络声光报警器)上,网络报警联动终端(智能网络声光报警器)通过网络通讯同步把前端触发的报警信号转换成数字信号后使各个网络报警联动终端(智能网络声光报警器)同步接收,并以及语音、闪灯或LED屏输出显示的方式把相关区域对应的报警体现出来,从而达到可随时报警、可同步把警情通知到看守所各岗位及武警各哨位的目标,实现及时处置的目的。鉴于此,可以在看守所各重点位置和武警各哨位选择安装挂墙式智能网络声光报警器(内置了网络报警联动终端),便于各重点岗位和武警哨位及时了解警情及发生报警区域情况。

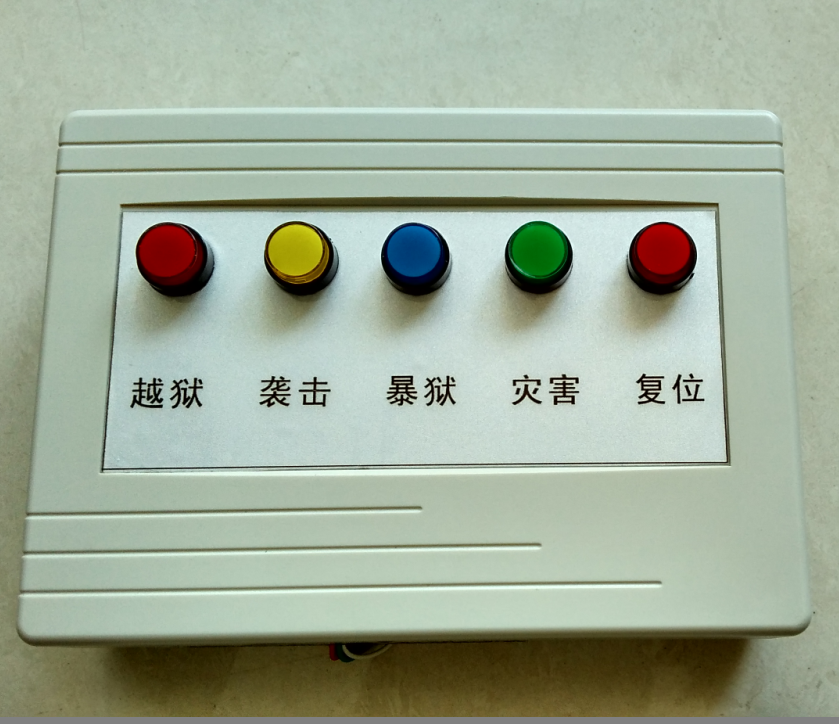

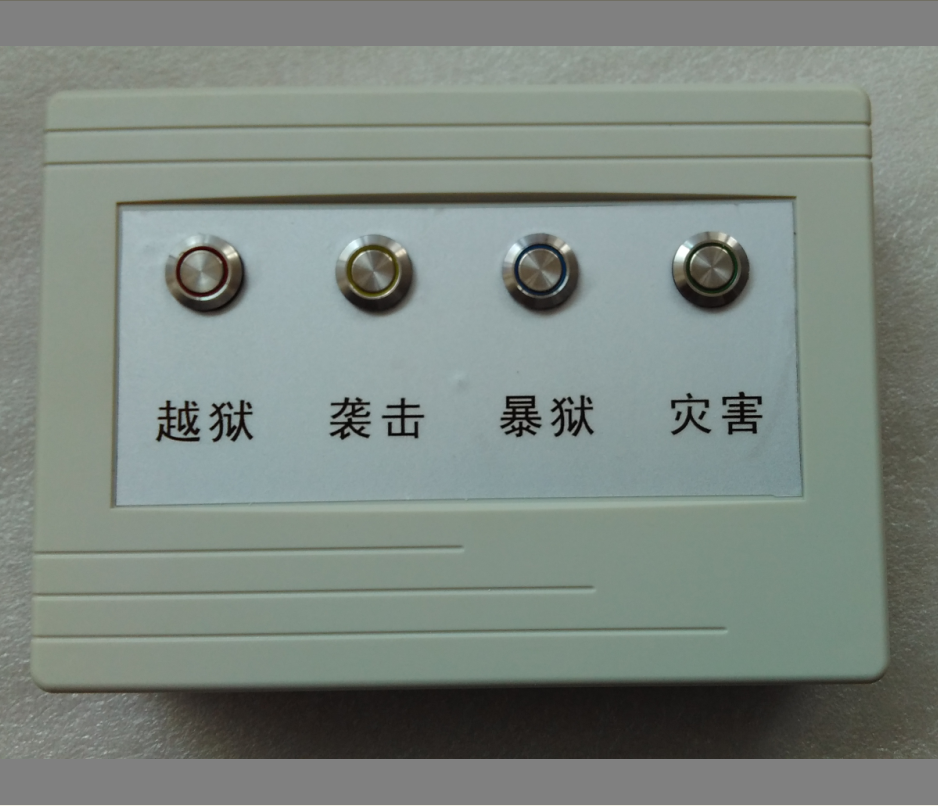

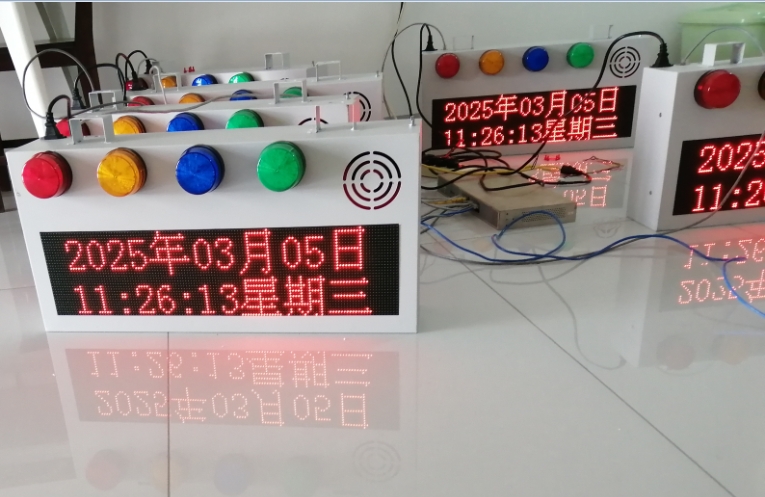

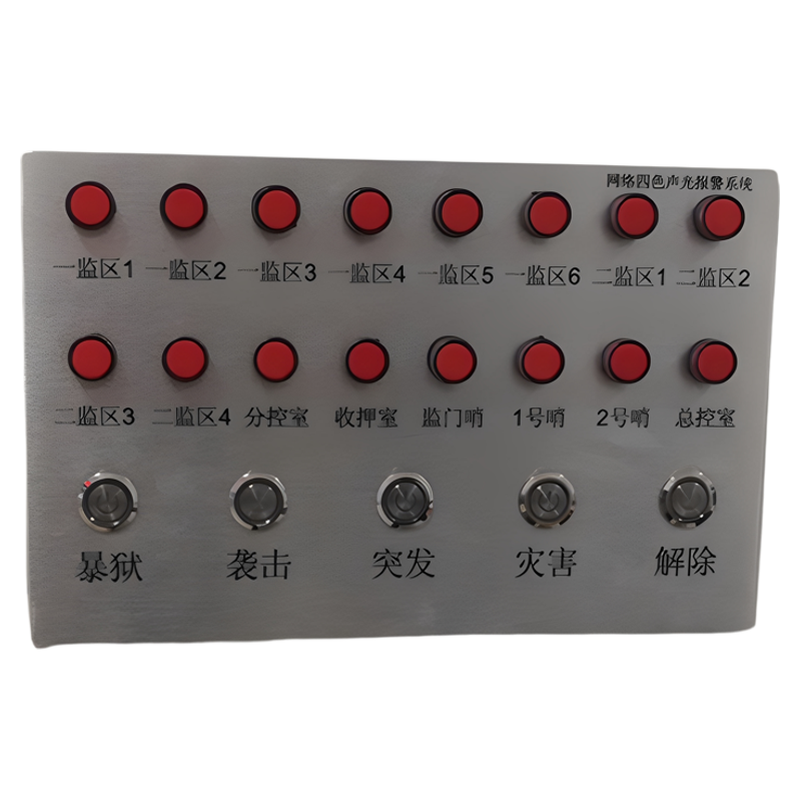

      当应用于武警执勤信息化系统中时,报警控制按钮安装于哨位执勤台上(也可以集成在网络四色报警设备上),有四个不同颜色按钮分别代表犯人越狱、犯人暴狱、敌特袭击、自然灾害四种报警类型(也可以更多报警类型或其它代表意思,语音播放内容也可对应修改),哨兵人工触发按钮报警,四色报警按钮同时点亮可以显示报警类型(警情),根据需要还可以配上每个报警点的指示灯(报警方位),从而实现报警时显示出是什么报警点触发的报警,达到报警点、报警类型、语音播放提示的声光效果。每个哨位安装一台网络报警联动分机,报警控制按钮连接在报警分机上。网络报警联动主机安装在勤务室的执勤台里面,执勤台上安装网络报警显示控制主面板,可显示报警类型和报警方位,可以控制各哨位报警信号。报警主机和报警分机之间通过TCP/IP网络通讯,值班室与哨位之间只要实现网络互通即可。在勤务值班室、备勤室和营区各楼层分别安装四色声光LED报警显示屏(显示4种报警类型文字,没报警时显示时间,报警时显示对应警情),当某一哨位触发报警后,值班室和所有哨位、备勤室及各楼层的网络报警设备中内置喇叭同时响起报警方位和类型的语音,控制面板上相应报警方位和报警类型的按钮亮,楼层LED报警显示屏显示出相应报警类型文字,喇叭播放报警信息,同时也可联动营区警铃。中队根据警情制定相应行动预案,同时可选择打开相应或者全部哨位地子弹柜,便于哨兵及时从子弹柜取出子弹,做到警情的快速有效处置。

      当应用于周界报警、监所监区应急报警系统时,紧急报警按钮和各种探测设备(如限高报警探测器、喧哗报警探测器、门开报警等)安装于相关报警或探测位置,当触发报警或感应到报警信号时,各个报警分机采集报警信号,联动输出报警信息(如语音播报、声光警报、摄像机、照明灯及其它附属设备等工作),同时向主机和分机通过网络发送报警信号,主机和分机获取报警信号,也可同步发出报警和联动,从而实现一点报警,多点多岗同步响应的目标。

系统组成:(以武警执勤四色网络报警应用为例,其它应用均可按实际需求灵活定制)

2.1 、网络四色报警联动终端

网络报警联动终端的作用是接收各个岗位或执勤地点的报警终端发送过来的报警信号。

2.1.1网络四色报警联动终端功能

1)当某个岗位触发某种报警时,报警终端可立即将信号接收并转发至其它报警分机上,报警控制面板同步显示报警方位和报警类型,内置喇叭播放报警语音(如:一号哨犯人越狱报警、一中队发生火灾报警),同时能联动备勤室、营区楼层LED报警显示屏显示相关警情和语音播报,勤务室监控主屏联动显示警情方位视频图像,后台管理平台弹出电子地图和警情处置预案等信息。各报警分机同时输出与报警主机相同的语音,实现一点触发,多点联动报警。

2)整个通讯采用光电传输,故传输速度不受影响。能做到前端哨位触发后,报警主机和其它哨位分机同步实时做出响应,相应指示灯点亮、语音播报。

3)报警联动输出功能:报警主机上集成了继电器输出端口,可将所有哨位人工触发报警及外部输入红外报警、子弹箱报警、武器库报警、门禁报警、电网报警等多种报警信号,输出给联动报警网关,实现报警信号向上级部门上传。

4)勤务值班室网络报警主机可以响应哨位分机子弹箱供弹报警申请,可以选择打开相应或者全部哨位的子弹箱,便于哨兵及时从子弹柜取出子弹处置事件。此举有效保障武器系统的使用安全,防止对武器的非法使用。

5)主机统一复位功能,考虑到分机触发警情后,便于各个哨位分机了解警情和处置,同时也尽可能减少哨位执勤人员的操作,统一由勤务值班室复位消除警情,保证指令统一由勤务室发出。当然也允许分机带复位功能。

2.1.2网络四色报警联动终端特点

1)采取最新嵌入式ARM技术开发,模块化设计,可搭配报警电子LED地图指示板或LED报警声光显示屏配合使用,便于不同场合安装;

2)具有RJ45以太网通讯端口,全数字方式直接网络访问、实时网络联动,一点触发,视频、语音、报警信号、开关量控制信号等多种手段联动响应;

3)可扩展出报警联动输出端口,最大接入容量可达N*24个报警信息量(防区);接线方式简便,输出端口已做好继电器转换,前端可接入各类报警探测器、电子光网墙等,联动输出端可接功放、喇叭、探照灯、警铃等外设;

4)集成高性能语音芯片及功放电路,内置喇叭,也可外接功放和大功率喇叭,具有现场自动真人语音提示、广播喊话功能;

5)实现网络报警联动主机、分机独立运行功能,可不依赖与管理电脑、后台管理软件的联接。




2.2、传输方式:

目前网络报警联动主机与网络报警联动分机之间的联接通过TCP/IP网络通讯,值班室与哨位之间只要实现网络互通即可,安网谷科技四色报警动产品不用特定什么光端机和网络设备。
