一、系统概述

      随着监所信息化建设的不断发展与建设，充分利用信息技术，推动监所会见工作智能化、现代化、网络化。建立一套集“会见登记、会见点到叫号、会见监听、会见录音”等全过程网络化管理的“监所探访对讲系统”产品，可有效改善探访等候环境，提高探访效率。利用监所现有网络，制定一套高效、可靠、稳定的“网络会见探访系统”。

      本系统是依托探访管理中现有的业务流程，实现无纸化办公的同时，让探访登记透明化、规范化、标准化。

      网络会见探访系统由会见管理主机（含监听主机接线箱）、录音存储模块、会见分机、监控分机、候见液晶显示屏（含显示控制终端）、播放音箱、管理服务器硬件设备和会见管理系统软件等组成，安网谷科技研发的以上系统软硬件设备可灵活搭配实现不同等级、不同需求的会见配置方案，可以选择不同硬件组合，可以脱离管理软件来实现不同监所应用！该系统以会见窗口为单位，在每个窗口里外都安装一台会见通话分机，会见分机由二芯线连接至会见监听主机接线箱，再由接线箱分出一路至录音存储模块上，会见监听主机、录音存储模块、会见管理服务器通过内网连接，可与监管信息系统连接获取在押人员相关数据，通过会见管理系统对探访家属进行登记，登记成功由客户端软件进行通知、点到、叫号、会见；探访对讲系统分为七个区域，分别是登记区、点到候见区、家属等候区、会见区、监听管理区、领导办公室、中心机房区。

登记区：监所会见登记窗口主要是家属前往监所会见时登记对应会见信息。可通过刷家属二代身份证查询会见在押人员信息，确认无误创建会见，打印机自动打印小票。主要安装会见管理软件、打印机、二代身份证读卡器；

点到候见区：家属登记后监区内管理电脑客户端可实时显示本监区对应会见人员信息，由管教民警带相关人员到达点到等候区并在触摸管理终端客户端软件上验证点到，点到后等候叫号安排窗口。主要安装点到客户端软件。

家属等候区：家属登记成功后前往等候区等候会见，待在押人员到达点到后叫号显示屏会同步显示会见信息，包含家属、犯人姓名，窗口号。家属等候区域主要安装等候显示屏、叫号语音箱；

会见区：系统安排好会见窗口后，家属和在押人员进入会见区域，双方摘机开始通话。主要安装通话分机；

监听管理区：用于管教民警对会见过程对任意窗口分机进行监听、插话、切断管理。主要安装会见监听主机（可选多台监听主机，每台主机可对任意窗口分机进行监听等操作）、录音存储模块；

领导办公室：主用用于监所领导、监区远程监听、插话、查询录音记录及探访记录。主要安装客户端软件；

中心机房区：主要安装会见管理服务器，储存和读取监管信息系统中对应的家属及在押人员数据。

二、系统需求

看守所会见管理系统可使用普通电话机实现会见对讲，会见监听主机对分机具备监听、插话、会见时长的控制，以及临时强拆、恢复通话，耳麦式监听、插话等功能，并可根据需要，灵活选择配置录音存储模块，实现对各路会见的实时录音、远程监听、查询、下载备份等需求，操作简单明了，便于各级民警掌握使用。具体体现在：

      1、会见管理主机能管理所有的会见位，并能显示每个会见位的状态（即：是否处于通话状态、LED显示每个会见位通话剩余时间）。

      2、不依赖后端电脑管理软件，通过会见管理主机就能控制、掌握每路分机的通话时间，并能根据情况对每一路分机的通话时间很方便地进行增加或减少，可以实现统一设置和单独设置通话时间；从而可实现统一按批次会见或零散会见的管理模式。

      3、会见管理主机具有监听功能，能选择监听任一会见位的通话，音质清晰无杂音。

      4、可选配多台监听分机接入每个窗口，便于多个民警在会见过程对该窗口分机进行监听、插话、切断等操作。

      5、家属来探访在押人员时，会见管理主机要能监听二者的通话，当监听到不当言语时，可以先插话提醒、也可强制切断/恢复该分机的通话。

      6、当每路分机通话时间倒计时至1分钟时，系统会自动中文语音提醒每路分机“您的通话时间只剩下1分钟，请抓紧时间，通话结束后，请挂机。”；通话结束后系统自动切断分机的电源，终止通话，再提机无效，保障会见秩序。

      7、录音存储模块为可选嵌入式设备，内置500GB或以上硬盘，与监听主机或会见分机为二芯线接入方式；无须另外配置电脑、录音卡等设备、软件，就能对每路分机之间的通话实时进行实时录音、存储，存储时间长，网络上任意电脑可通过IP方式登录访问，并可实现远程网络监听、查询、复听，远程备份等功能。

      8、会见分机间通话方式为全双工对讲，声音清晰，音量大，无杂音、无电流声。

      9、会见分机出现故障或损坏，能使用普通电话机代替使用会见对讲，保障系统的可延续性使用；会见位分机通话音质清晰。

三、设计原则

（1）管理简易性。即对会见探访、录音存储设备的管理要求操作上简单，通电即可使用，无须开启电脑、进入专用录音软件等繁杂的操作流程。
（2）办公高效性。可以进一步提高办公、通讯、决策等方面的工作效率，节省人力、资源、能耗等方面的费用开支。
（3）工作方便性。能够实现会见录音信息的快速采集处理与交换，通过内部网络远程实时查询、远程监听、远程下载备份相关会见录音信息，能够让需要了解信息的单位和个人快速地查阅到许可的信息。
（4）监管安全性。采用信息技术建设起来的监所会见管理系统，能够进一步提高监所的安全防范能力，确保监狱安全稳定，为监狱做好对服刑人员的改造工作、提高教育改造质量进一步提升了软、硬环境。
    总之，该系统自动化程度高，通过它，可真正实现监所在押人员会见管理工作的无纸化办公，既增加了会见工作的透明度与数据统计的准确性，更是提高会见管理的工作效率。

四、系统设计

4.1、系统组成

       某看守所的会见室分布在办公楼的一层。由一间全封闭式会见室、侯见区、超市、登记室、办公室、提审室等组成。

 会见、录音存储系统要求是一整套功能完备、结构清晰的会见探访系统。实现强大、准确、快速的信息记录、处理、检索、备份功能。

       要在会见室的合适位置安装配备相应的设备，实现实际中需要的各项功能，并且要按照科学、合理的思路来安排各种设备的位置与安装形式，使各系统设备之间紧密可靠的配合，发挥系统的功能与效率。

4.2、系统功能

1、布线：

本设备布线采用分线制，布线简洁，每路会见位可布一根电话线或普通网线均可，会见管理主机端RJ45水晶头接线方式，一根网线以4组绞线各为一个会见通道；每个会见位的2部会见分机直接并接，无极性RJ11水晶头接线方式安全更稳定。

2、实时监控管理功能

2.1严格的控制功能：

系统可以严格控制在押人员可以会见多长时间，通过面板上的时间设置按键随时调整会见时长，设置操作简单，可对每一路分机的通话时间很方便地进行增加或减少，可以实现统一设置和单独设置通话时间，从而使会见可统一按批次或先来先用的原则二种模式实现。

设置分机的通话时间： 可根据用户的需要随意调整会见时长5至95分钟。即可以实现总控按批次统一会见，也可以分控陆续先后会见互不影响。

会见时长控制：允许设置每次会见的时长，时间一到，系统自动关闭会见，系统默认二分钟后自动恢复此路通断；可以根据看守所（监狱）自身情况设置不同的时长，并且可以在会见时进行调整，设置灵活便捷。

通话实时关闭：会见的任何时候，民警都可以根据需要中止会见通话，关闭会见。

通话完全隔离：可以对每个会见窗口采用双路通话信道，当关闭会见时，将服刑人员和亲属的通话完全隔离。

2.2会见对讲：

监听主机按开始后会见双方摘机可高清晰通话对讲。

支持会见人与在押人员一对一、多对一通话，所有会见分机之间互不干扰，并且支持多个会见人与一个在押人员的对话，一个干警监听、可实时插话的功能模式。

当每路分机通话时间倒计时至1分钟时，系统会自动中文语音提醒每路分机“您的通话时间只剩下1分钟，请抓紧时间，通话结束后，请挂机”。

2.3.主机监听分机对讲：

会见管理主机选中任意一路分机后直接进入“监听”此路通话状态，可监听该路分机间的通话内容，而分机处没有任何察觉，可使用耳麦监听、插话，音质清晰。

      民警监听具有对犯人通话的全程过程实施完全控制功能，即在犯人与会见人的指定通话时间中，监听民警既可以随时中断会话过程，也可以随时进行强插，或者是中止某一方的会话。

2.4.主机插话功能：

在会见过程中监听主机若想对任意一路分机插话，选中某路分机后按“插话”键，直接使用耳麦实现监听、插话。

2.5.主机切断/恢复分机的通话：

如要切断某路分机的通话，选中该路分机后按下 “切断/恢复”按钮，该路的通话或线路已经被强制切断，如要恢复该路通讯，再按一下即可。

3.会见录音存储模块（可选设备，带IP管理功能）：

       万谷会见录音存储模块可实现会见实时录音自动存储，标配500GB的硬盘容量存储时间长，同时配套基于WEB的管理软件，基于内部网络可实现网络远程实时查询、实时监听、下载备份、权限设置等功能。免去繁杂的操作，减少中间环节故障。

       对会见进行全程录音，录音完全自动启动，无需任何人工操作。采用先进的音频压缩技术，录音占用磁盘空间小。无须另外配置专用电脑、录音卡、专用录音软件等，减少投资及中间故障机率，简化操作专业化能力及程序，可适合不同级别监所民警的操作。

       具有网络远程管理功能：可实现管理民警网络远程实时监听会见人员谈话内容，网络远程查询、回放、备份等功能。

       远程多路同步监听功能：通过局域网，可实现会见过程中同时供20个干警远程监听对应20个家属会见谈话情况，对减轻监狱干警工作量，提高效率很有帮助。

4.3、会见管理系统组成及分布

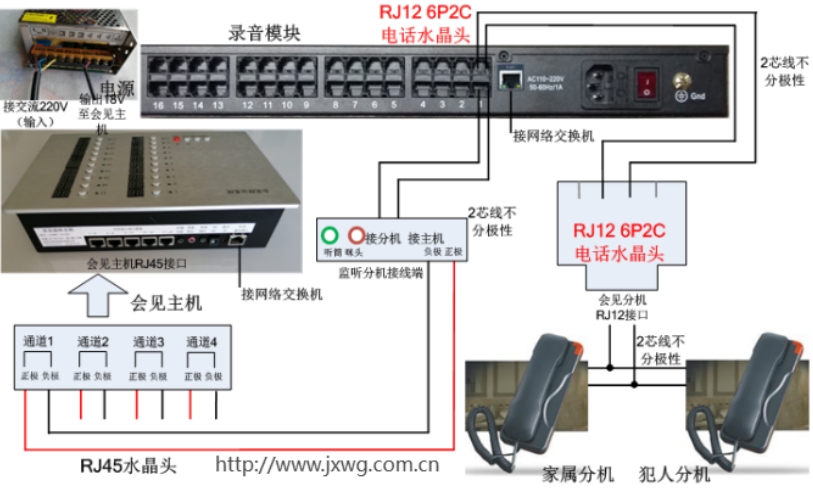

系统由会见探访监听主机、录音存储模块、会见分机等组成。

说明：上图中录音存储模块、监听分机、会见管理系统软件等均为可选配设备。

4.4、设备性能参数及介绍

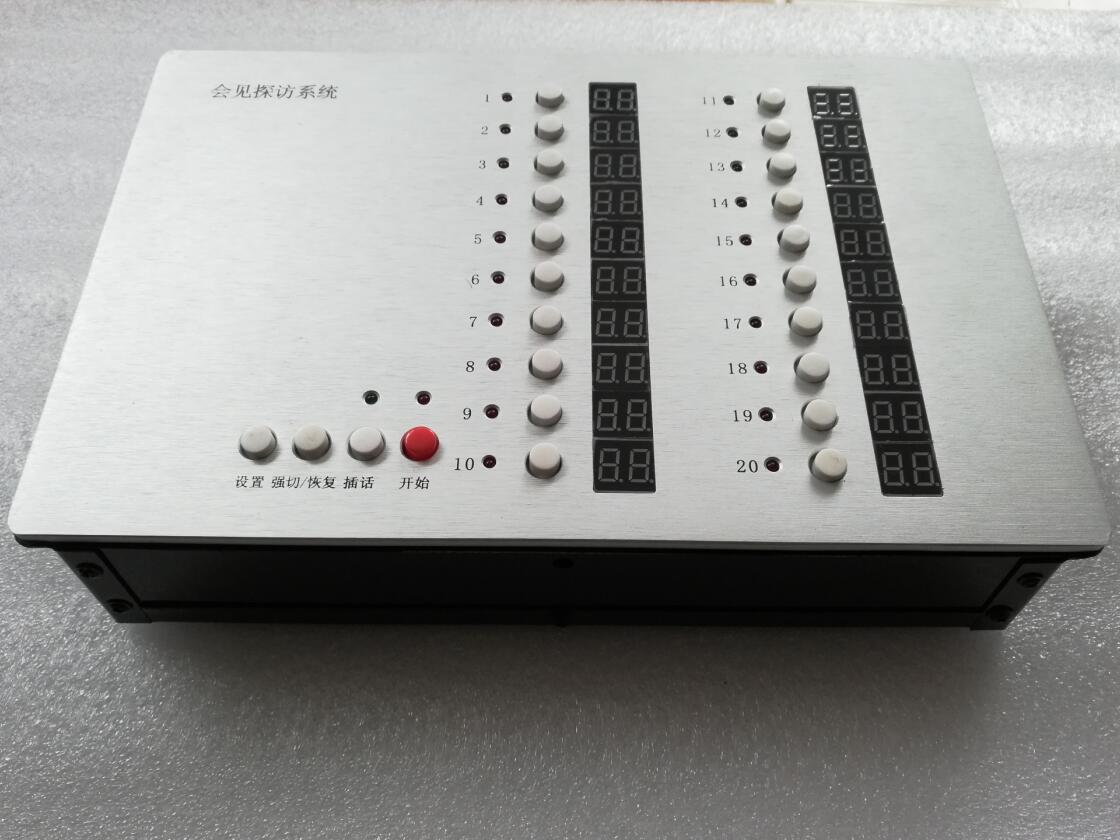

会见管理主机（监听主机）：

·一般放置在会见管理室的桌面上。

·可同时提供给10/20个家属和10/20个在押人员会见对讲。

·可任意使用耳麦监听某一路分机的通话。

·可循环监听每路分机的通话。

·可任意对某一路分机进行插话。

·可任意强制切断/恢复每路分机的通话状态。

·安装方便，与通话分机间是无极性的2芯线连接。

·操作简单，符合监狱、看守所不同阶层工作人员操作。

·随机附送电源。

主机技术参数：

    工作电压：DC18V

    工作电流：500mA

    通讯端口：RJ45

    主机尺寸：262x170x70mm(LxWxH)

    每条线通讯距离： 80m(0.2mm2) 200m(0.5mm2) 300m(0.75mm2) 400m以上(1.0mm2)。注：此处"mm2"表示平方毫米。

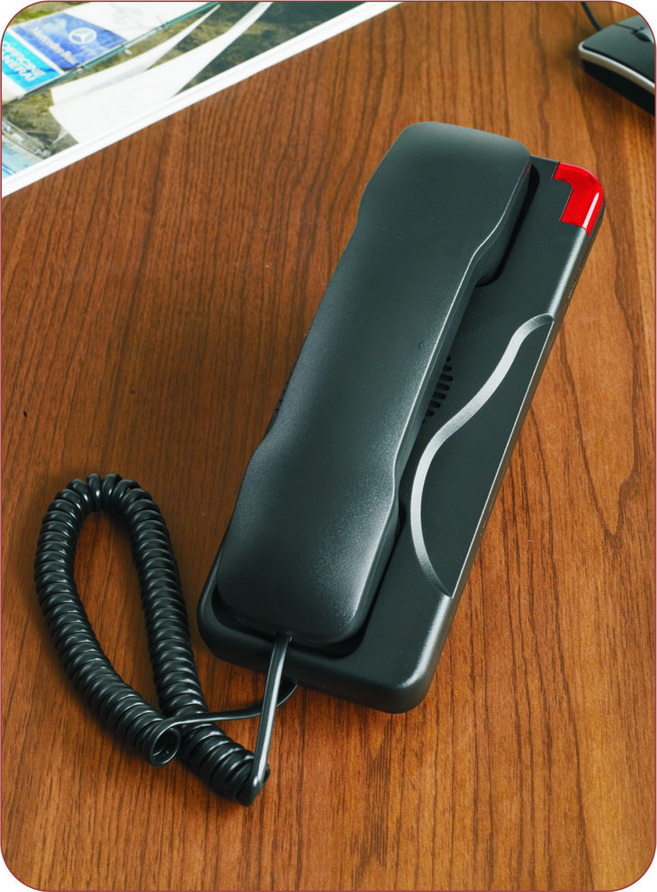

会见分机：

    ·配合万谷会见录音WG-HJ系列主机使用，手柄式通话。

分机技术参数：

    待机电压：DC17-20V
    工作电压：DC7-15V
    工作电流：30mA
    输出功率：100mW
    分机尺寸：230x85x75mm (LxWxH)
    每条线通讯距离：80m(0.2mm2); 200m(0.5mm2); 300m(0.75mm2); 400m以上(1.0mm2)

4.5、会见录音存储模块

产品特点：
1、上电即可以工作，无需连接电脑，独立工作，低功耗，产品整机功耗低于4瓦。
2、默认标配1000GB硬盘，支持G729和G711压缩格式，节省储存空间，可持续录16000小时(G711)/120000小时(G729)，高压缩和高质量，播放方便。
3、可通过WEB方式远程登陆录音模块，方便快捷管理录音系统。
4、支持局域网管理，支持多用户管理，可设置不同的用户管理权限，保障录音数据安全，不会泄露和丢失。
5、可实时查询录音记录，支持多条件查询，方便快捷找到录音信息，可对录音文件实时播放和下载以及删除。
6、采用DSP数字技术，各通道独立工作，录音质量高，语音处理能力强，并且本系统是嵌入式linux软件，安全可靠，抗病毒。
7、当系统的磁盘将满时，系统会自动清除前面的录音文件，以保证系统常年不间断可以录音。可设置自动备份录音，保证录音数据不会丢失。
8、分机接口模块抗雷击和抗电话线短路，安全可靠，耐用。
9、具有实时网络监听功能，能够监听任何一条线路的状态和通话语音。

4.6、系统布线要求

       1、本系统布线采用八芯超五类双绞线，无需屏蔽。
       2、本系统须单独布线。 如与弱电线路平行布线时，线间距离不小于15mm。 如与强电线路平行布线时，线间距离不小于200mm。
       3、本系统工作电压均在DC18V以下的安全电压。
       4、本系统主机至每个会见位布线各使用一根二芯线，会见位分机与分机可并联接线。
       5、录音存储模块可通过网络上任意一台电脑实现对会见对讲的实时监听、复听、备份等操作，需要布一根网线接入最近的网络交换机中。

五、售后服务

本公司所有产品自售出之日起一年内可以免费保修（不含人为损坏）；免费提供各种技术支持和安装指导、终身维护。公司亦可根据客户的不同要求设计、改装特殊型产品，并提供相应的技术支持：

a、销售电话总机：0791-86861567、86861867（传真808）。
b、网络在线支持：QQ： 18942210707、534687557。534687557@qq.com

产品外观及功能若有变化，不能及时更新，敬请咨询索取最新资讯！
