监仓报告对讲系统
- 产品品牌 万谷
- 产品型号 WG-HBN
- 产品描述
看守所监仓对讲系统也叫在押人员报告对讲系统或受虐报警系统,是全国司法监狱、公安看守所安防信息化建设中日常使用较为普遍的一套系统。...
一、前言
看守所监仓对讲系统也叫在押人员报告对讲系统或受虐报警系统,是全国司法监狱、公安看守所安防信息化建设中日常使用较为普遍的一套系统。监仓对讲系统其主要目的是便于管理人员及时响应各个监仓在押人员的呼叫报警,了解狱情,及时制止监仓发生的意外。
南昌安网谷科技有限公司采用当前较为流行及稳定的CAN总线技术,基于此技术研发推出全双工,总线制布线的监仓对讲模式完全满足了上述要求,布线、安装和维护都很简洁,从主机到分机一根4芯线,维修简单;整体费用经济;产品通讯无电流声、无杂音,分机音量足够大,拾音范围满足监仓环境要求,使主机和分对讲实时、流畅、清晰。该系统同样可以用于医院、办公区、工厂、学校等全双工对讲场所。
二、系统功能及特点
不管是什么产品,双向对讲的通话音量和音质关乎整个系统的应用好与坏,是首要条件! 产品的稳定性和便捷性安装、维护是产品长期稳定使用的基石。
1、全双工、双向实时对讲功能
(1)、值班干警实现与监仓分机之间的全双工对讲,使监管更便捷;
(2)、当监仓分机呼叫对讲主机时,对讲主机语音提示,同时LED显示呼叫分机号,主机提起听筒与分机对讲,声音清晰明亮、无杂音;
(3)、分机内置高灵敏度话筒、喇叭;
(4)、分机采用铝合金防暴、防水面板,可嵌入式或外挂式墙体安装,进出线孔隐藏,具有防拆、防人为暴力破坏功能。
2、监听功能
(1)、对讲主机可实时监听分机在押人员谈话;
(2)、监听和对讲可随时切换;
(3)、监听情景下分机处无任何察觉。
3、呼叫报警功能
(1)、监仓分机采用一键触发呼叫、报警求救,对讲主机语音提示并处警;
(2)、报警求救时,如本级对讲主机未进行处理时,可在预先设定的时间内,自动上传至上级主机,实现报警分级上传监管,做到处警疏而不漏;
(3)、具有自动免提接听功能。
4、广播群呼功能
(1)、主机按“群呼”键,可呼叫并自动接通所有分机,提起“话筒”可对所有分机进行讲话。
(2)、主机可实现对分组分机的组呼功能,即在主机”操作键盘”,先输入分机的小组号(分机号码的前2位为小组号,00~99),按“群呼”键,则小组号码相同的分机全部被呼叫并自动接通,提起“话筒”,可对被呼叫小组分机进行讲话。
三、产品说明:
(一)主机示意图
(二)、主机技术参数
主机电源:外接DC18V 10A以上电源。
主机工作电流:2A
主机音频输出功率:5W
主机报警触点: DC12V 4A
总线工作电压:DC18V
工作电流:200mA
工作环境:-35℃~60℃
提示方式:音乐及LED数码显示分机号
接听及通话时长:可自动接听,150秒后自动切断
主机尺寸:280*218*40 mm(L×W×H)
(三)、对讲主机主要功能:
主机有双排LED显示,可显示呼入、呼出号码,呼叫状态等。
具有外接录音输出接口,可选配录音设备进行录音。
须配合分机方可使用,与分机之间全双工对讲。
分机呼叫时,主机LED上有呼入分机号码显示及音乐声提示。
可同时显示多路分机的呼叫,并记忆保持;不论主机是在待机、通话还是广播状态下,分机可正常呼入,当前呼叫分机优先响应。
分机呼叫无人接听时,可自动存储分机呼叫号,可储存当前呼入的十组号码。
可对任意单个分机进行监听。
可同时与多路分机对讲(组呼、群呼)。
一根四芯总线与所有分机联接通讯。
台式安装。
(四)、金属防暴对讲分机(万谷WG-HBN-AE)
防暴分机,采用金属防爆面壳,嵌入式安装,坚固耐用。
采用编码方式 ,可任意设定分机号码。放音逼真、清晰。
须配合主机方可使用,与主机之间是全双工对讲。
可呼叫值班室主机及对讲。
分机呼叫时,主机有音乐提示及LED上会有分机号码显示。
紧急情况下可触发紧急按钮直接向主机报警。
可外接LED门灯(闪灯),分机触发按钮时门灯闪亮。
可同时接入2组呼叫按钮及语音喇叭。
与主机间只需一条四芯总线连接。
分机技术参数
工作电压:DC 18V
工作电流:350mA
工作环境:-35℃~60℃
提示方式:电子振铃
分机尺寸:200mm×150mm×39mm
暗盒预埋尺寸:180mm×130mm×35mm

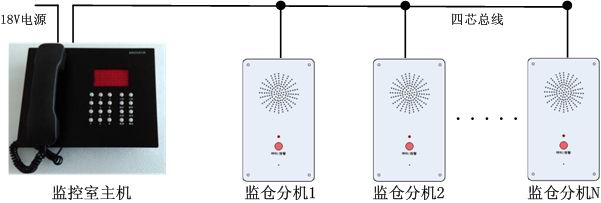

(5)、布线拓朴图
说明:
1、主机和分机采用一根4芯总线按主分机标注的VCC、GND、A、B 端口对应接线。
2、总线线径视线长短采用1.5mm2以上,如:100m内(1.0 mm2) 200m(1.5 mm2) 500m(2.5 mm2),说明:也可以采用RV或BVR分色单股线来代替(市场上更容易采购到,价格也较便宜)。
四、售后服务
本公司所有产品自售出之日起一年内可以免费保修(不含人为损坏);免费提供各种技术支持和安装指导、终身维护。公司亦可根据客户的不同要求设计、改装特殊型产品,并提供相应的技术支持。
五、产品配置报价清单(市场销售价格)
以一个县级看守所20个监室安装为例:
序号 |
货物名称 |
数量 |
单位 |
品牌及型号 |
规格及技术参数 |
单价 |
金额 |
1 |
总线对讲主机 |
1 |
台 |
万谷WG-HBN |
四芯总线制主机,不限分机接入数量,全双工双向呼叫、双向同步对讲,主机监听分机、广播等功能;分机呼叫提示功能。 |
3580 |
3580 |
2 |
金属防暴分机 |
20 |
部 |
万谷WG-HBN-AE |
嵌入墙体式安装,金属面板,具有抗噪音、防拆、防暴力破坏等,音质清晰、无杂音 |
560 |
11200 |
3 |
集中供电电源 |
1 |
台 |
18V 10A 180W |
分机集中供电大功率开关电源(如果距离不远,可由主机统一供电) |
180 |
180 |
4 |
通讯线 |
200 |
米 |
RVV4*1.5 |
分机总线通讯用 |
4.5 |
自备 |
5 |
PVC管材 |
|
|
|
|
|
自备 |
6 |
安装施工费 |
|
|
|
|
|
|
7 |
税费 |
|
|
|
|
|
|
产品外观及功能若有变化,不能及时更新,敬请咨询索取最新资讯!
南昌安网谷科技有限公司
联系电话: 0791-86861867、18942210707
更多信息请浏览http//:www.jxwg.com.cn
