人脸识别AB门管控系统应用设计

2016-2-18 18:51:31      点击:

人脸识别AB门管控系统方案设计

一、系统介绍

2014年9月发生在哈尔滨延寿县看守所的杀警脱逃案,加速了全国监所AB门联劝互锁系统的改造和哨兵上勤步伐。据不完全统计,全国各省市已经全面启动此项改造工程,大部分监所已经达标并投入使用,这从硬件和管理规范上加强了监所的管理安全,绝大杜绝了脱逃事件的发生。

当前监所人脸识别AB门互锁管控系统是根据2015年5月公安部和武警总部召开的联合会议精神要求,符合“联动、封闭、通视”要求、两警职责明确,由武警上勤管控A门,看守所管控B门。安装和使用要求简单易用,符合使用单位人员应用水准。

当前标准的AB门管控模式是:AB门互锁的前提下,由中队控制A门的进出权限,任何人员的进出首先得刷卡+人脸识别验证身份,身份验证后会在监门哨哨兵的人脸识别管控液晶屏上(电脑另配)显示出当前识别人员人脸图像并和原始授权图像供哨兵辨认,确认为同一人后由哨兵手动按钮开A门,此过程根据需要可增加对讲通话设备便于出入人员与哨兵沟通;B门由看守所控制,即所有授权人员通过B门时刷卡+人脸识别(也可以采用刷卡按指纹人脸识别等其它识别方式)验证身份后B门自动开门或由民警手动控制打开(可根据需求灵活调整)。

其次是要互锁:监所的AB门互锁是要求达到芯片级控制标准,它不单纯是简单的检测锁的门磁信号(普通的锁放块磁铁就可以模拟此信号),它是由多重信号反馈的判断组合和硬件结构的特殊设置来实现的,从而确保在已经打开一个门时不能开启另外一扇门。AB门互锁另一项作用是一方面可以减缓通行时间,二方面可防止冲岗,特殊情况下可以阻隔在押人员在AB门通道中同,为抓捕追逃争取时间。

再就是联动功能:联动功能要达到门被开启时有语音提示A门开或B门开,语音能让值守人员知道门开启状况(普通门禁是没有此功能的),门开时间超过5秒(一个人正常通过时间)有延时报警,提示“请关门”并伴有声光,同样可以警示值守人员当前门的状况;更重要的是任何一个门的开启可以联动监控视频图像和真人语音提示信息,这样在一定程度上使得值班人员注意通行人员状况,是什么人通过了哪个门。并且我们的人脸识别仪本身在识别人员成功时人脸识别终端和后台管控软件均有语音提示“张某某识别成功,请求进A门”,让现场值守人员清楚地了解通行人员身份。

AB门出现紧急情况时,哨兵按下“一键紧急报警”按钮,AB门处于全部闭锁状态,将嫌疑人隔离在AB门通道区,系统可通过网络把紧急报警信号传输至各个岗位或哨位的语音报警终端,同步声光语音提示监门哨AB门发生警情,使各自坚守岗位按统一部署行动。

最后就是具有一键紧急关和紧急开功能:当在特定情况下,可通过触发一键按钮“紧急全关”、“紧急全开”实现对AB门的特定控制。当触发任何一种按键的同时通过语音终端在不同岗位提示当前AB门的特殊状态,提醒各级管理人员的注意。

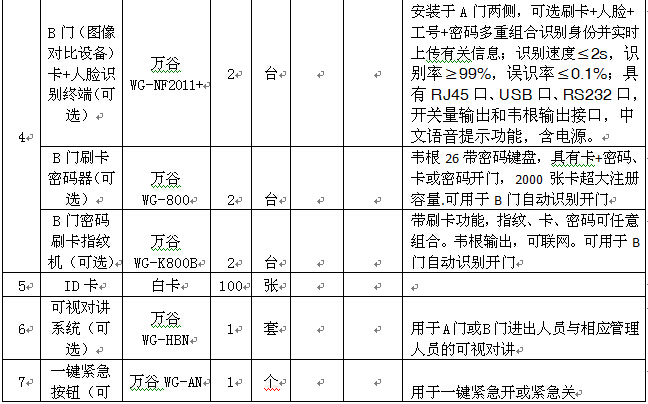

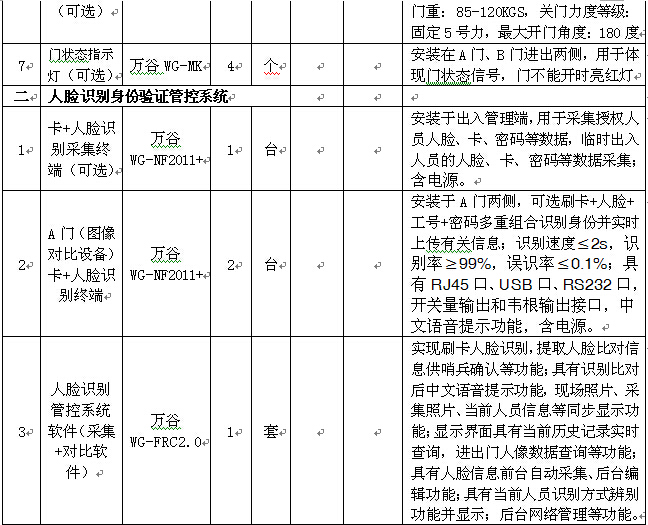

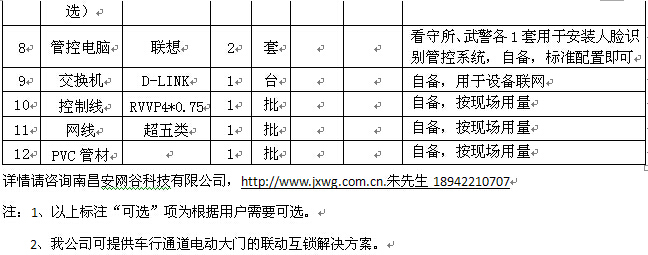

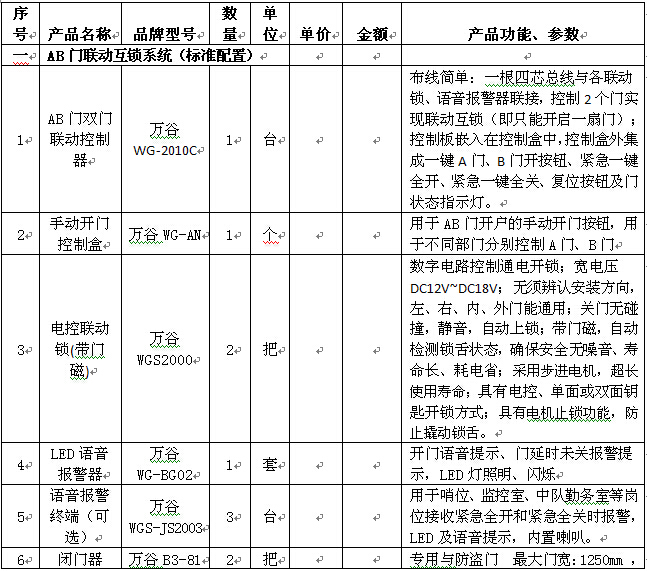

二、系统配置清单:

根据上述介绍可以知道,人脸识别AB门管控系统可以根据现场需求情况灵活配置,举例说明:采用AB门联动互锁系统,并在此基础上A门使用人脸识别终端(人脸+卡+密码组合识别)对进出人员识别比对,哨兵通过管控软件实时监管A门,B门根据需求可选刷卡、指纹或人脸识别终端自动或手动管控B门。

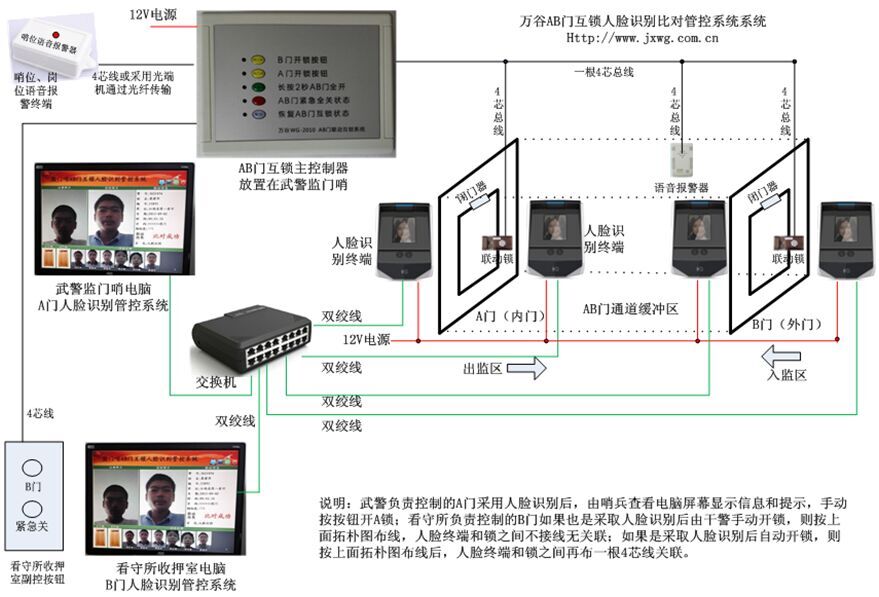

二、AB门互锁人脸识别管控系统拓朴图:


三、人脸识别AB门管控系统详细介绍

人脸识别AB门管控系统由AB门联动互锁系统硬件、人脸识别终端硬件和后台人脸识别管控系统软件组成。

1AB门联动互锁系统

AB门联动互锁系统是南昌安网谷科技有限公司在长期应用过程中结累专为监狱、看守所等特定用户联动互锁安全门设计制作的专用锁具,安全区别于普通的双门控制器控制模式,它集电控联动互锁装置于锁体一身,布线简单,采用独特的锁舌锁死和四芯总线制的先进技术,以双门双锁组合的形式,组成一个通道型内外门控制系统,真正做到联动互锁(进出都必须关好已打开的门才能开启另一扇门,在开和关一扇门的同时会自动检测另一扇门的门状况),开闭门声音小(锁舌伸缩式而非电控锁的撞击式),布线、安装简单,扩展灵活,维护方便,并且完全可以与目前的人脸识别管控系统衔接。

性能特点:

1、施工布线维修简单:整个系统通过一根4芯总线接到AB门的联动锁、读卡器、指纹机、人脸识别终端等设备上,完全区别于传统门禁繁杂接线,便于安装、便于维护。

2、联动互锁功能:整个系统分为A、B两道门,如从B门进入AB门通道区,此时必须关上B门后才能开启A门的锁,否则A门不能开启(钥匙也不能开启)。

      3、紧急闭锁功能:当出现异常情况时,值班人员可按下“一键紧急”按纽,锁闭两扇门锁,这时按钮、钥匙都无法开锁,使可疑人员与外界处于通道隔离状态,从而保证监管的安全性,手动复位后恢复正常。

      4、紧急开锁功能:当出现紧急情况需要撤离、大量支援人员通行或上下班高峰期以及送餐、搬运物品通过AB门通道时,可直接按下“一键紧急”按纽,内外门锁同时开启不再闭锁,内外门形成通道,方便人员迅速通过,手动复位后恢复正常。

     5、门状态语音提示功能:当门开处于未锁闭状态时提示关门,超过15S时(时间可根据需要设置),锁体发出LED声光、语音报警。也可以扩展把AB门的状态同步语音联动至其它岗位,如看守所监控室、武警中队勤务室、武警哨位等处,使AB门出现异常情况时各岗位两警联动响应。

     6、门状态指示灯:当人员要进出A门或B门时,可以通过门状态指示灯了解当前门是否可以识别开启,便于通行管理。

产品性能参数

1)、适用范围及技术特点:

1、适用范围:应用在监狱、看守所及其它需要联动互锁的场合;

2、符合公安部GA/T73-94  GA/576-2005标准,可实现联动互锁、紧急一键全开、紧急一键全关等功能。

3、联动锁采用步进电机,超长使用寿命;

4、门无需碰撞,伸缩式自动上锁,无噪音,开锁闭锁声光提示;

5、具有止锁功能,防止撬动锁舌;

6、具有独特的锁舌锁死功能,紧急闭锁状态下原装钥匙和手柄均无法开启;

7、采用四芯总线制技术,两锁线路与系统控制盒并联接线即可完成,安装便捷,使用方便。

2)、技术参数

1、电控联动锁

工作电压:DC12V        开锁功率:10W       待机电流:<50mA

开锁信号:3-12V        锁舌行程:≥21   环境温度:-25℃~+55

2、联动控制盒、语音提示照明器

工作电压:DC12V                   待机电流:<40mA

最大允许信号线线阻:<20Ω        环境温度:-25℃~+55

2、人脸识别终端

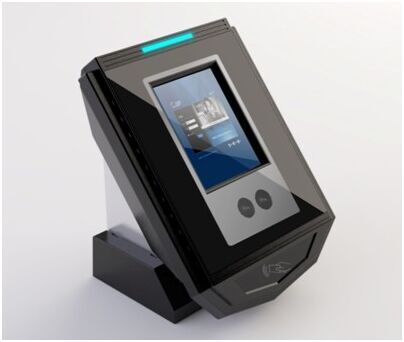

万谷WG- NF2011+人脸识别终端,以“人脸的唯一性”和为用户提供快捷、有效的AB门联动互锁管理服务为理念而设计,采用了最新Face Image+ V4.0人脸识别技术,实现可联网或脱机使用,系统长期工作稳定。

同时,通过专利设计的“多光源人脸识别”技术与低功耗处理器的完美结合,分析人脸特征作为身份识别的依据,提供准确的人员通行权限记录。


功能特点:

◇ 最新人脸识别算法
   采取独特的Face Image+ V4.0最新人脸识别算法,结合“多光源人脸识别”先进技术和高性能DSP处理器,识别精度更高,识别速度更快
◇ 真正适应室外环境
   全球首款真正意义上能在室外工作的人脸识别产品,具备优秀的光线适应能力;同时,不受种族肤色及性别的影响,不受面部表情,胡须和发型等变化的影响
◇ 24小时不间断工作
   采用完全对人体无伤害的不可见辅助光源技术,白天黑夜都能良好识别,24小时不间断工作
◇  稳定性高,低耗节能
   采用高性能、低功耗 DSP处理器,完全脱机操作,系统经过长期运行检测,工作稳定。同时,设备支持自动休眠模式,环保节能
◇  操作简单,界面人性化
   TFT 液晶显示/触摸屏,人性化的GUI界面和WEB端管理软件,支持本地操作及提供实时显示功能,并有声音提示
◇  多种识别模式可选    可根据用户需求灵活设置:单人脸识别;卡+人脸识别;工号(+密码)+人脸识别,卡+人脸识别或卡+拍照等多种识别模式
◇  用户个性化设置
   每个用户可设置密码,设置一条独立的提示信息,设置独立的识别模式;
◇  智能自学习功能
自动校对时间,自动捕获人脸,具备模板自学习功能,随着发型、肤色、年龄等变化动态更新人脸数据库,保证数据库的模板始终为用户最近信息资料,从而始终正确识别人脸
◇  海量存储,U盘备份
   支持USB存储设备数据导入/导出数据

人脸识别终端性能参数

功能

描述

摄像头

内置专用双摄像头

识别方式

人脸;工号+人脸;卡+人脸;人脸或刷卡多重识别模式。

最大用户数

500

识别速度

≤2s

识别率

≥99%

误识率

≤0.1%

角度范围

水平:±20°, 垂直:±20°

适应身高

145-195CM

识别距离

30-80CM

内置读卡器

ID

简易开关量

支持

韦根输出

可配置

USB数据导入导出

支持

SD存储卡

选配(最大支持32G

网络数据同步

服务器手动同步(自动同步可选)

识别照片存储

可设置是否保存识别照片

I/O(两进两出)

支持开关量输出

RS232

支持

网络

支持TCP/IPRJ45接口,带指示灯)

USB /Mini USB

支持

内嵌WebServer

支持

内置管理员

支持

存储容量报警

当存储容量超过90%时,报警指示灯显示信息, LCD显示信息

防拆卸

支持

计时

内置RTC, 网络自动对时(SNTP)

License控制

支持(内置加密芯片)

LCD

标配 TFT,3.5 LCD 320*240

功能键

支持最多10个功能键,用户可自定义

触摸屏

全触摸设计

指示灯

红(警告/失败)、绿(工作中/成功)

操作提示

支持(语音、指示灯)

语音

支持TTS语音播报姓名

汉字输入

支持简体拼音输入

蜂鸣器

支持

人体感应

支持

语言

支持中英繁

适用工作环境

适应光线:0-20000LUX

工作湿度

20%~80%

工作温度

-20~45

外型尺寸

173*130*50 mm

安装方式

壁挂式、支架式



3、人脸识别管控软件

根据当前形势和要求,看守所监门哨AB门出入口对出入人员的身份验证更为苛刻,即便是合法用户要想出入AB门,验证身份只是第一步。身份验证成功后,AB门并不会马上打开,人脸识别终端会在出入人员身份验证成功后,立刻发出请求信号传输到负责管控AB门的哨兵值班室和看守所民警值班室的电脑上,哨兵看到电脑上显示的进出人员身份认证信息后(注册照片、现场照片和个人信息)和语音提示人脸识别比对成功后,经过确认,方可决定是否开启大门。同时,进出人员识别等信息自动保存于后台管控软件数据库中,便于事后核查,这就为严格控制出入,防范罪犯逃脱,实现有效的统一指挥,确保监管场所的安全。

人脸识别管控系统软件具有现场实时人脸识别比对,现场照片、采集照片和当前人员身份信息同步显示功能;比对结果显示和中文语音提示功能,当前识别方式、申请去向显示功能;当前历史记录实时查询及人员出入信息查询功能,用户信息前端采集后台自动获取管理、编辑功能。系统具有丰富的识别比对信息供值守人员辨别确认,系统采用双备份的模式,人脸识别终端具备数据记录,管理后台也具有人员信息记录和身份时现场照片存储等功能。

人脸识别管控系统软件支持现有Windows操作系统,对管理端电脑硬件无特殊要求,与人脸识别终端采用网络连接通讯,系统无须安装专用数据库软件,自带数据库功能,具有人脸识别终端和后台管控软件双重数据备份功能,使安装、操作、维护更简单,实战性更强。

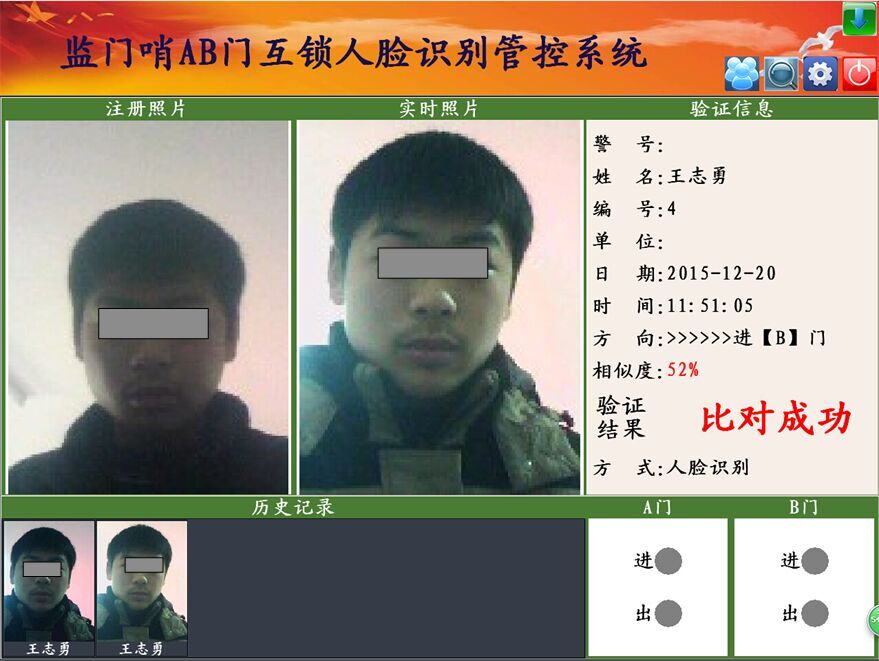

人脸识别比对成功后,AB门管控电脑屏幕能显示出当前人员注册时照片、现场实时照片、人员验证身份信息,人脸识别时间,申请进门还是出门,以及比对相似度,当前识别方式,验证比对结果等信息内容,使哨兵管控更快捷。

人员信息数据编辑丰富,人脸识别后可显示出人员警号、姓名、单位、编号等信息。


南昌安网谷科技有限公司

079186861567、18942210707
