看守所监仓对讲系统方案及配置清单

2014-2-24 9:54:27      点击:

看守所监仓对讲系统方案及配置清单

一、前言

看守所监仓对讲系统也叫在押人员报告对讲系统,在全国司法监狱、公安看守所安防信息化建设投入逐步加大的近几年,国内的安防市场同样迎来一个高潮,产品层出不穷,概念日新月异,令人眼花缭乱,看守所报告对讲其主要目的是便于管理人员及时响应各个监仓在押人员的呼叫,了解狱情,及时制止监仓发生的意外,需要通话双方能一字不漏地听清。显然,全双工通讯、高清晰音质技术才是王道。

部分厂商推出了IP网络对讲产品,其技术核心是数字对讲,基于网络传输,但忽略了IP网络产品在看守所环境下的不实用性,首先是整体费用提高了N倍,需要配置网络架构、购置网络设备等等,很多看守所用户是买不起的;其次是安装布线并不简单,每个分机需要布设一根网络到交换机,线缆同样繁多;再就是维修更加困难,原本看守所技术层面就欠缺,由于设备基于网络,增加了中间环节网络设备和网络技术,出现一般问题根本就没能力处理,排查也困难些;最后是看守所在IP网络的应用性发挥了多大作用,监仓对讲其核心是达到监管干警和在押人员的通讯实时性、流畅性和高音质效果,网络的作用更多的是便于各级管理部门参与管理、通讯。

江西万谷科技有限公司研发推出全双工,二芯线无极性布线的在押人员报告对讲模式完全满足了上述二方面的要求,布线安装简洁,从主机到每个分机一根2芯线,不分极性接入,维修简单;整体费用经济,是每个看守所可以用得起的产品;产品通讯采取电信级技术,分机音量足够大,拾音范围满足监仓环境要求,使主机和分对讲实时、流畅、清晰;另外主机加入了真人语音提示技术和全实时录音存储功能。

 二、系统功能及特点

 1、全双工、双向对讲功能
不管是什么产品,对讲效果关乎整个系统的应用好与坏,是首要条件!
1)、值班干警实现与监仓分机之间的全双工对讲,使监管更便捷;

2)、当监仓分机呼叫对讲主机时,对讲主机真人语音提示,“一键应答”,对讲声音清晰明亮、无杂音;

3)、分机内置高灵敏度话筒、喇叭,可24小时传输监仓音频信号;

4)、分机采用铝合金防暴、防水面板,可嵌入式或外挂式墙体安装,进出线孔隐藏,采用专用内六角固定螺丝,具有防拆、防人为暴力破坏功能。

5)、实时检测各分机在线联接状态,脱机自动报警提示,避免拔线破坏,便于系统维护人员快速解决问题;

6)、具有同步实时录音输出端口,可扩展为监仓监听实时同步录音功能(不管是否处于主机对讲、主机监听状态下),替代传统产品单纯对讲通话时的录音功能,自带存储、能24小时全实时自动录音存储备查,内置500GB大容量硬盘,保存时间长,采用嵌入式技术,通过网络可实现远程查询回放、下载备份等功能。
 2
、监听功能

1)、对讲主机可实时监听分机在押人员谈话;

2)、监听和对讲可随时切换;

3)、监听情景下分机处无任何察觉。
 3
、受虐报警功能

1)、监仓分机采用一键触发呼叫、报警求救,对讲主机语音提示该监仓并处警; 3号监仓呼叫主机:当在押人员触发3号分机呼叫按钮后,主机喇叭提示“3号监仓呼叫…”,同时对讲主机上该路分机指示灯亮红灯;

2)、报警求救时,如本级对讲主机未进行处理时,可在预先设定的时间内,自动上传至上级主机,实现报警分级上传监管,做到处警疏而不漏;

3)、分机报警求救时,真人语音提示监仓信息同时该分机指示灯亮,主机喇叭提示“*号监仓呼叫…”,同时对讲主机上该路分机指示灯亮红灯。语音信息的提示极大方便干警的使用及快速准确处理事情发生地点;

4)、能自动对每路分机实时录音存储备查(扩展功能),存储容量大,随时可选择回放或备份到其它设备上。
三、技术参数

1、主机功能参数



 1)、主机听筒喇叭

 2)、语音呼叫喇叭

 3)、电源开关及指示灯

 4)、对讲按键及指示灯

 5)、路选/监听指示灯

 (6)、路选/监听按钮

 (7)、接线柱

工作电压:AC220V
最大工作电流:2500mA
主机尺寸:275x204x63.6mm(LxWxH)
每条线通讯距离:
 50m(0.5m); 100m(0.75m); 200m及以上(1.0m)

2、分机功能参数



WG-HBN-A1分机正面                                                            WG-HBN-A1分机背面

分机喇叭输出功率:0.5W (分机无需配置电源适配器,由主机统一供电)
分机尺寸:预埋盒尺寸:190×135×55mm    面板尺寸:220×155mm

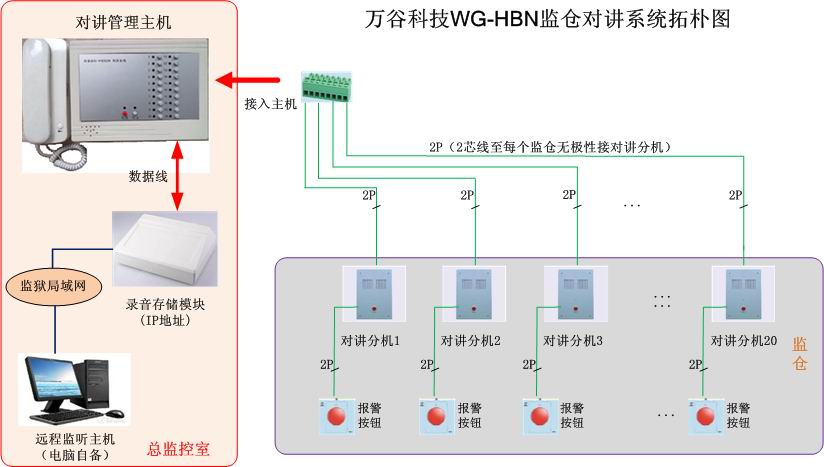

3、对讲系统拓朴图

四、安装布线

万谷WG-HBN监仓对讲系统采用二芯分线制布线,如上图示从对讲管理主机各布一根2芯线至每台对讲分机处,对讲管理主机端按标识说明把对应分机2芯线插入接线端子并用螺丝刀拧紧(不分极性);对讲分机端按标识说明把2芯线插入接线端子 (不分极性),再把分机面板合上,使用六角螺丝与分机底盒固紧。分机不需要做任何设置,当需要增加或替换某部分机时直接用一部新的分机替换即可。

将所有连线安装完毕检查无误后,把对讲主机的电源插座接通,按下主机左侧面板上总电源开关,电源指示灯亮红灯,分机指示灯快闪一下后灭掉,表示对讲管理主机工作正常。若某路分机没接好线缆或分机出现故障,对讲主机上对应的该路分机指示灯常亮,提示安装人员重新检查处理,这对于使用中防止人为破坏或故障查检很有帮助。

五、售后服务

本公司所有产品自售出之日起一年内可以免费保修(不含人为损坏);免费提供各种技术支持和安装指导、终身维护。公司亦可根据客户的不同要求设计、改装特殊型产品,并提供相应的技术支持。

1产品在正常保修期内,凡属正常使用情况下由于本身质量问题引起的硬件故障,万谷公司承诺一年免费保,终身维护。
2保修期内以下情况将实施有偿维修服务,并收取适当维修费:
a.
用户因未按说明书要求正确接入电源、或因电网电压不稳而未采取任何稳压措施而导致产品故障甚至烧坏。
b.
因自然灾害和其他不可抗因素而导致的意外故障、损坏。
c.
演示操作时未注意保护器材外观以至外观损伤,划痕明显、污渍无法清除可能导致本公司蒙受损失的等等情况。
d.
产品标签被毁或日期被涂改的。
e.
未经本公司允许而对产品进行拆卸、修理改装而造成的故障、损伤。
f.
其它非产品本身质量问题造成的故障、损伤(含寄回时包装不善及运输损坏)。
3过保修期产品维修规定:
万谷提供的产品过保修期后,主要器件并无损坏,仍有维修价值的,我公司可以提供有偿维修,我们将收取更换零件的成本费。
4其它注意事项:
a
、保修期内,因产品本身质量问题,运费双方各承担一半。运输方式需经协商。
b
、保修期内,非因产品本身质量问题,及保修期外的维修,双向运费均由客户支付。运输方式需经协商。
c
、为减少不必要浪费,一般故障请先咨询我公司技术支持人员确认。
d
、在收到我公司发出货物后,在随货所附的《出库单、签收单》上签字确认回传给我公司,在签收货物二天内无任何意见反馈的,视同全收。
5、技术支持:
a、销售电话总机:0791-8686156786861867(传真808)。
b
、售后服务电话:0791-83851015、八小时之外热线: 13007229101
c
、投诉电话: 0791-8385053018942210707
d
、网络在线支持:QQ 18942210707305045932305045932@qq.com

六、系统配置清单及价格(市场参考价)

设备名称

主要功能

单位

数量

单价

20监仓对讲主机WG-HBN20

20路全双工双向呼叫、双向同步对讲,主机监听分机等功能;可扩展分机同步实时录音端口;含电源。

台

1

3280

20路监仓对讲主机 +16路录音存储WG-HBN20L

20路全双工双向呼叫、双向同步对讲,主机监听分机等功能;含16路录音功能,实现所有监室对讲、监听过程的录音,TCP/IP通讯,内置500GB存储硬盘;含电源

台

1

5680

金属防暴嵌入式对讲分机  WG-HBN-AE

嵌入墙体式安装,金属面板,具有抗噪音、防拆、防暴力破坏等,电信级音质、清晰、无杂音,分机不需要另配电源。

台

1

360

普通挂墙对讲分机WG-HBN-A

普通挂墙式分机,ABS材料面板,具有抗噪音、防拆,电信级音质、清晰、无杂音,分机不需要另配电源。

1

220

紧急呼叫按钮

用于外接呼叫按钮,配套分机使用

1

65

通讯线

RVV2*1.0

布线管材

布线PVC管及相关辅材

设备材料小计

安装施工费

税费

合计

万谷科技专注于监所相关产品的研发,更多产品敬请联系或浏览万谷科技官网:http://www.jxwg.com.cn查询有关信息。
