智能哨位网络四色声光报警器说明书

2016-2-26 17:01:35      点击:

智能哨位网络四色声光报警器说明书



型号:万谷WG-1024HB


一、产品功能介绍

智能哨位网络声光报警器是由南昌安网谷科技有限公司自主研发的,集声音播放、LED 灯闪烁和 LED 屏报警信息显示于一体的智能网络报警器。它能根据不同的报警状态,将暴狱、越狱、袭击、灾害等四种报警方式进行区分,也能根据报警方位(什么区域、哨位触发的报警)进行区分;并用不同颜色的 LED 灯显示不同的报警。报警的指示灯由四个 LED 组成,分别是红、黄、蓝、绿,对应着不同的报警状态,这样可以让报警更直观有效。在发生警情时,通过内置语音喇叭提示报警状态,同时对应颜色的 LED 灯会闪烁;通过 LED 屏的滚动字幕提示当前报警状态及报警区域或方位。多种报警方式同时响应,这样可以让值班人员能更快速、更有效地了解并处理报警情况。在总值班室解除警情后,LED 屏可以显示当前日期等相关信息。

二、产品规格说明

产品规格名称(万谷WG-1024HB

规格参数

设备功能

报警类型

4种类型:犯人越狱、犯人暴狱、敌特袭击

自然灾害,每个报警类型对应一个闪灯颜色

报警模式

通过网络联接,任意一个报警终端触发报警,所有终端同步响应,相应报警灯亮并闪烁,内部喇叭语音播报当前报警区域方位和四色警情类别,LED显示当前报警类型、方位,当解除报警后,LED屏显示当前时钟信息。

灯下丝印(可根据实际确认)

红色(越狱),黄色(暴狱)

蓝色(袭击),绿色(灾害)

扬声器

1路,设备集成

LED情报显示板

尺寸608mm*152mm

外部接口

网络接口

1路,10Mbps/100Mbps RJ45以太网口

报警按钮

执勤台四色报警按钮接线端口接线柱

音量调节

1个,滚轮式调节钮,调节扬声器音量

电源接口

1路,品字AC 电源插座,外标配电源线

设备特点

工作电源

AC 220V

设备功耗

小于25W

工作湿度

10%95%(无冷凝)

工作温度

-20+55工业级

设备防护

通过我司EMC二级防护

安装方式

支持悬挂、壁挂安装

设备尺寸

665mm*86mm*300mm(长宽高)



LED 屏规格

性能参数



像素点直径

3.75mm室内屏



像素点构成

单红



封装形式

模块



显示板解析度

128 点×32



单元板尺寸

304mm×152mm(共两块)



分辨率

44300 /



可视距离

5m



颜色\灰度

可显示红色, 256



屏幕寿命

10 万小时



系统环境要求

-20~+45 35%~95%RH



整屏失控点

低于万分之一



视角

水平±160 度,上下±120



发光亮度

大于 550cd/



每平方米重量

20Kg/



每平方米功耗

250W/-700W/



四色频闪灯规格





输入电压

12V



功率

2W



颜色

-R -A 绿-G -B

三、产品外观及安装

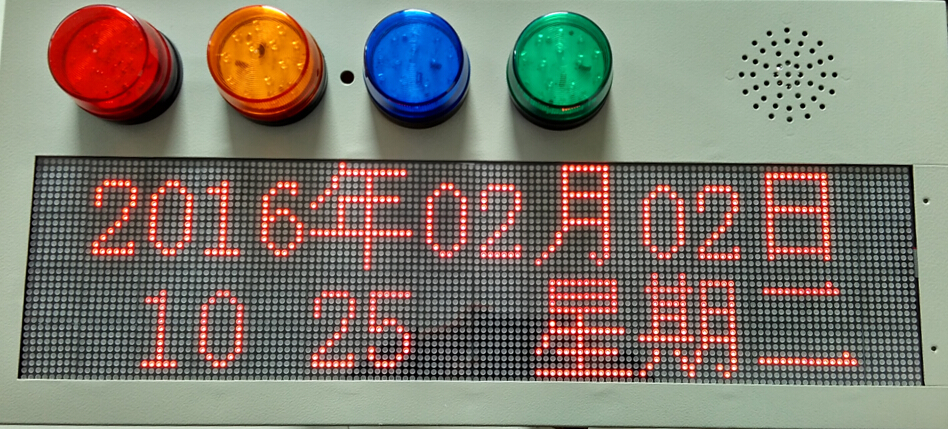

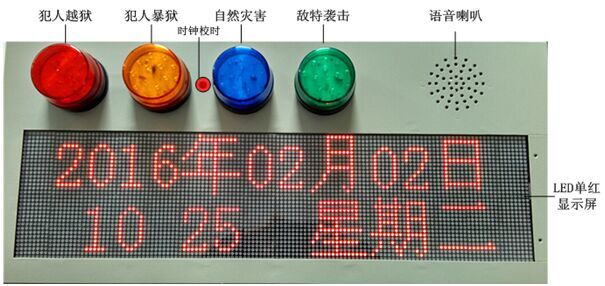

以下是智能哨位网络声光报警器产品的外观图,图片与实物可能存在偏差,一律以实物为准。

智能哨位网络声光报警器的接线并不复杂:首先可以拆下声光报警器的背面板,并在安装位置墙面打好固定挂孔,插上网线,将网络四色声光报警器连接到与其它哨位、值班室网络报警终端上的同一个交换机;再装好背面板固牢在墙体挂口上,这样就完成了线路连接,通电即可使用了,无须做更多的设置等操作。


四、使用及操作说明

智能哨位网络声光报警器需与其它四色网络报警终端配合使用,当某个哨位触发某种报警(四色报警或更多报警)时,报警终端可立即通过网络将信号转发至其它报警终端上,智能哨位网络声光报警器同步接收相关信号,显示报警区域方位和报警类型,内置喇叭发出报警语音(如:一监区发生犯人越狱),对应警情LED灯闪烁。各报警终端同时输出相同的语音,实现一点触发,多点联动报警。当值班室主控端按下复位按钮后解除报警,所有信息恢复到正常现象,LED屏显示当前时钟信息。



五、售后服务

本公司所有产品自售出之日起一年内可以免费保修(不含人为损坏);免费提供各种技术支持和安装指导、终身维护。公司亦可根据客户的不同要求设计、改装特殊型产品,并提供相应的技术支持。

    如果您需要提供有关帮助。敬请及时与我们联系,我们的承诺是认真有效的,请留下您的信息,我们将直接为您解决问题。



附:网络四色报警终端(万谷WG-1024HL)功能

网络报警终端分机的作用是通过网络接收各个哨位或执勤地点的报警分机发送过来的各类报警信号,同时做相关信号转发和指令控制、联动作用。

1、网络报警联动分机功能

1)当某个哨位触发某种报警(四色报警或更多报警)时,报警终端可立即将信号转发至其它报警终端上,报警控制面板同步显示报警方位和类型,内置喇叭发出报警语音(如:一监区发生犯人越狱),各报警终端同时输出相同的语音,实现一点触发,多点联动报警。

2)整个通讯采用光电传输,故传输速度不受影响。能做到前端哨位触发后,报警端和其它哨位报警终端同步实时做出响应。

3)报警联动输出功能:根据需要,可扩展报警终端继电器输出开关量端口,用于联动其它外接设备。

2、网络报警联动终端特点

1)采取最新嵌入式ARM技术开发,模块化设计,可搭配报警电子LED地图指示板或LED报警声光显示屏配合使用,便于不同场合安装;

2)具有10/100M以太网通讯端口,全数字方式直接网络访问、实时网络联动,一点触发,视频、语音、报警信号、开关量控制信号等多种手段联动响应;

3)可扩展四色报警联动输出端口;接线方式简便,输出端口已做好继电器转换,前端可接入各类报警探测器、电子光网墙等,联动输出端可接功放、喇叭、探照灯、警铃等外设;

4)集成高性能语音芯片及功放电路,内置喇叭,也可外接功放和大功率喇叭,具有现场自动真人语音提示、喊话功能;

5)实现网络报警联动终端独立运行功能,可不依赖与管理电脑、后台管理软件的联接。

更多详细信息请咨询我公司相关人员!
