会见探访系统如何布线？
2013-7-7 10:57:14 点击：
监狱/看守所会见探访系统如何布线
以江西万谷科技有限公司生产的WG-HJ系列会见探访产品为例：
本设备布线采用分线制，每个会见位布设一根二芯线，一端无极性接入主机，一端无极性接入会见分机接线孔，一个会见位的2部分机并接即可。
1、本系统布线采用二芯铜芯聚氯乙烯绝缘电线作会见分机通讯线，无需屏蔽，型号为RVV，规格为2X0.5平方毫米，不需要布电源线给会见分机。
2、每个会见位须单独布线。 如与弱电线路平行布线时，线间距离不小于15mm。 如与强电线路平行布线时，线间距离不小于200mm。
3、本系统会见主机所配变压器的输入电压为AC220V，其余线路的工作电压均在DC36V以下的安全电压。
4、本系统主机至每个会见位布线各布一根（或多根）二芯线，会见位分机与分机可并联接线。
注：每条线通讯距离： 80m(0.2mm2) 200m(0.5mm2) 300m(0.75mm2) 400m(1.0mm2)。注：此处"mm2"表示平方毫米。

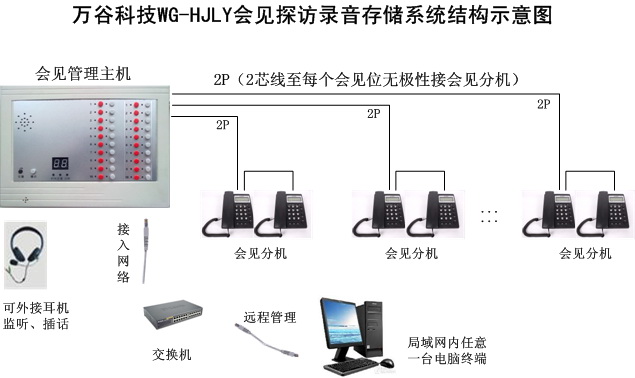

系统拓朴图：
江西万谷科技有限公司
江西.南昌市红谷滩国际金融中心B座八层
0791-86861567、18942210707
