监狱监仓对讲系统设计方案

 一、系统简介

     监狱监仓对讲系统是集对讲、监听、受虐报警、管教于一体，通过分线制进行传输的高度集成化系统。是专门用于监狱、看守所等劳教场所内干警对在狎人员的监管，系统围绕原有市场通用对讲产品的“声音小、杂音，对讲单向送话，主机/分机按键易破坏，功能单一等问题”进行研究，凭借江西万谷科技有限公司10余年参与各级监所项目实施的经验和监管人员日常使用的困惑，由于“在押人员报告对讲系统”是监所日常监管工作中最常用、使用频率最多的系统，不管采用什么技术，首要目标是双向对讲音质清纯、宏亮。万谷公司WG-HBN监仓对讲产品首先围绕“对讲”做精做深，干警在和在押人员实现双向通话时达到声音宏亮、流畅、逼真、无杂音，充分了解现场情况；也可监听在押人员谈话；可扩展实现大容量同步录音、录像存储备查；简单化一键操作满足不同年龄段管理人员的使用；监室对讲分机采用金属防暴、防水面板可挂墙式/嵌入式墙体安装，接线端隐藏，避免易损坏的可能；分机呼叫报警真人语音提示，并可在设定时间内向上一级报警；整个系统由一体式监管系统主机、对讲分机等组成，布线安装及维护简单；可配置多台管理主机实现多级网络同步管理，为监所管理、指挥、调度提供了一个强有力的信息化监管平台。
 二、系统功能及特点

 1、双向对讲功能
不管是什么产品，对讲效果关乎整个系统的应用好与坏，是首要条件！
（1）、值班干警实现与监仓分机之间的全双工对讲，使监管更便捷；
 （2）、当监仓分机呼叫对讲主机时，对讲主机真人语音提示，“一键应答”，对讲声音清晰明亮、无杂音；
 （3）、分机内置高灵敏度话筒、喇叭，可24小时传输监仓音频信号；
 （4）、分机采用铝合金防暴、防水面板，可嵌入式或外挂式墙体安装，进出线孔隐藏，采用专用内六角固定螺丝，具有防拆、防人为暴力破坏功能。
 （5）、实时检测各分机在线联接状态，脱机自动报警提示，避免拔线破坏，便于系统维护人员快速解决问题；
 （6）、具有同步实时录音输出端口，可扩展为监仓监听实时同步录音功能（不管是否处于主机对讲、主机监听状态下），替代传统产品单纯对讲通话时的录音功能，自带存储、能24小时全实时自动录音存储备查，内置500GB大容量硬盘，保存时间长，采用嵌入式技术，通过网络可实现远程查询回放、下载备份等功能。
 2、监听功能
 （1）、对讲管理主机可实时监听分机在押人员谈话；
 （2）、监听和对讲可随时切换；
 （3）、监听情景下分机处无任何察觉。
 3、受虐报警功能
 （1）、监仓分机采用一键触发呼叫、报警求救，对讲主机语音提示该监仓并处警；
 （2）、报警求救时，如本级对讲主机未进行处理时，可在预先设定的时间内，自动上传至上级主机，实现报警分级上传监管，做到处警疏而不漏；
 （3）、分机报警求救时，真人语音提示监仓信息同时该分机指示灯亮，如2号监仓呼叫主机：当在押人员触发2号分机呼叫按钮后，主机喇叭提示“2号监仓呼叫…”，同时对讲主机上该路分机指示灯亮红灯。语音信息的提示极大方便干警的使用及快速准确处理事情发生地点；
 （4）、能自动对每路分机实时录音存储备查（扩展功能），存储容量大，随时可选择回放或备份到其它设备上。
三、技术参数

1、主机功能参数

（1）、主机听筒喇叭

（2）、语音呼叫喇叭

（3）、电源开关及指示灯

（4）、对讲按键及指示灯

（5）、路选/监听指示灯

（6）、路选/监听按钮

（7）、接线柱

工作电压：AC220V
最大工作电流：2500mA
主机尺寸：275x204x63.6mm(LxWxH)
每条线通讯距离： 50m(0.5m㎡); 100m(0.75m㎡); 200m及以上(1.0m㎡)。

2、分机功能参数



WG-HBN-A1分机正面                                                                WG-HBN-A1分机背面

分机喇叭输出功率：0.5W （分机无需配置电源适配器，由主机统一供电）
分机尺寸：预埋盒尺寸:190×135×55mm    面板尺寸:220×155mm

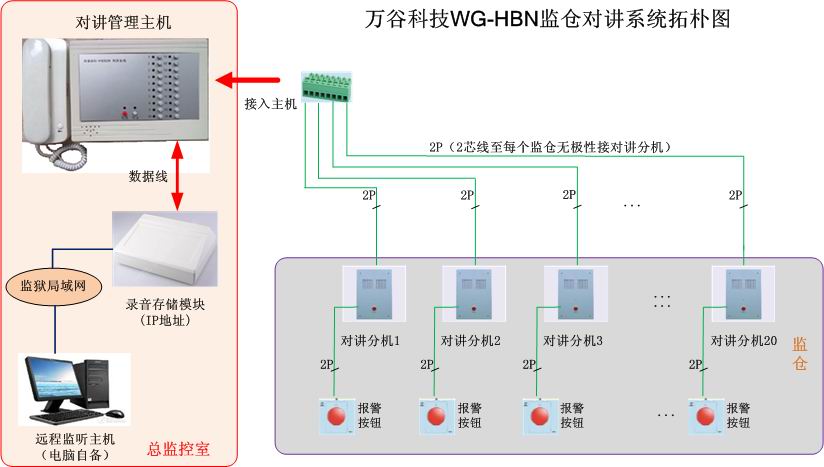

3、对讲系统拓朴图

四、安装布线

万谷WG-HBN监仓对讲系统采用二芯分线制布线，如上图示从对讲管理主机各布一根2芯线至每台对讲分机处，对讲管理主机端按标识说明把对应分机2芯线插入接线端子并用螺丝刀拧紧(不分极性)；对讲分机端按标识说明把2芯线插入接线端子 (不分极性)，再把分机面板合上，使用六角螺丝与分机底盒固紧。分机不需要做任何设置，当需要增加或替换某部分机时直接用一部新的分机替换即可。
    将所有连线安装完毕检查无误后，把对讲主机的电源插座接通，按下主机左侧面板上总电源开关，电源指示灯亮红灯，分机指示灯快闪一下后灭掉，表示对讲管理主机工作正常。若某路分机没接好线缆或分机出现故障，对讲主机上对应的该路分机指示灯常亮，提示安装人员重新检查处理，这对于使用中防止人为破坏或故障查检很有帮助。

五、售后服务

本公司所有产品自售出之日起一年内可以免费保修（不含人为损坏）；免费提供各种技术支持和安装指导、终身维护。公司亦可根据客户的不同要求设计、改装特殊型产品，并提供相应的技术支持。

1．产品在正常保修期内，凡属正常使用情况下由于本身质量问题引起的硬件故障，万谷公司承诺一年免费保，终身维护。
2．保修期内以下情况将实施有偿维修服务，并收取适当维修费：
a. 用户因未按说明书要求正确接入电源、或因电网电压不稳而未采取任何稳压措施而导致产品故障甚至烧坏。
b. 因自然灾害和其他不可抗因素而导致的意外故障、损坏。
c. 演示操作时未注意保护器材外观以至外观损伤，划痕明显、污渍无法清除可能导致本公司蒙受损失的等等情况。
d. 产品标签被毁或日期被涂改的。
e. 未经本公司允许而对产品进行拆卸、修理改装而造成的故障、损伤。
f. 其它非产品本身质量问题造成的故障、损伤（含寄回时包装不善及运输损坏）。
3．过保修期产品维修规定：
万谷提供的产品过保修期后，主要器件并无损坏，仍有维修价值的，我公司可以提供有偿维修，我们将收取更换零件的成本费。
4、其它注意事项：
a、保修期内，因产品本身质量问题，运费双方各承担一半。运输方式需经协商。
b、保修期内，非因产品本身质量问题，及保修期外的维修，双向运费均由客户支付。运输方式需经协商。
c、为减少不必要浪费，一般故障请先咨询我公司技术支持人员确认。
d、在收到我公司发出货物后，在随货所附的《出库单、签收单》上签字确认回传给我公司，在签收货物二天内无任何意见反馈的，视同全收。
5、技术支持：
a、销售电话总机：0791-86861567、86861867（传真808）。
b、售后服务电话：0791-83851015、八小时之外热线： 13007229101。
c、投诉电话： 0791-83850530、18942210707。
d、网络在线支持：QQ： 18942210707、305045932。305045932@qq.com
六、结束语

现在，国内几乎所有的监狱、看守所都配备了监仓对讲系统（在押人员报告对讲系统），采用了监狱监仓对讲系统后，再配上其他安防系统，比如视频监控系统，监仓限高、喧哗、门禁智能预警系统，周界智能报警系统，探访会见录音系统，AB门联动互锁管理系统，无线巡更应急报警系统，通讯指挥系统等，即组成了一个完善的现代监所安防管理网，既满足了人文管理要求，又能最大程度地避免监仓内的争执、越狱、自杀及其他突发事件的发生，还解决了亲人、朋友对在押人员的探视、沟通，调节了犯人扭曲的心理状态和避免了同类事件的重复发生，为改造犯人、提高犯人的思想道德和减少再犯罪机率，防止特殊事件的发生提供了约束制止手段和有效的防范机制。有效弥补因警力不足而造成的空间和时间上的脱管，提前杜绝各类安全隐患，为监所管理、指挥、调度提供了一个强有力的信息化监管平台。

万谷科技专注于监所相关产品的研发，如对上述子系统有兴趣，敬请联系或浏览万谷科技官网：http://www.jxwg.com.cn查询有关信息。
